Как сделать своими руками тележку для перевозки пвх или резиновой лодки: фото, чертежи и размеры

Что вам понадобится для создания трейлера для прицепа?

Перед тем, как приступить к изготовлению самодельного лодочного прицепа вам необходимо приготовить такие заготовки и детали:

• Металлический профиль размером 60×40, и толщиной 4 мм.
• Покрасочный материал и смесь, предотвращающая коррозию;
• Электропроводка и осветительные элементы (фары, стоп-сигналы и т. п.);
• Кильблоки;
• Крылья и швеллер 12;
• Колеса;
• Металлический лист 2 мм, и ножка для стоянки.

Покупая необходимый материл для создания прицепа для лодки своими руками будьте крайне внимательны. Слишком толстые трубы, металлические листы и швеллер покупать не стоит, так как они только утяжелят конструкцию. Более того, автомобиль будет потреблять больше топлива, и снизится маневренность.

Современный рынок предлагает покупателям множество разнообразных моделей прицепов, как для надувных, так и для моторных лодок с разнообразными габаритами.

Также можно приобрести прицепное устройство, которое помимо транспортировки лодок может перевозить и другую технику, к примеру, как гидроциклы, квадроциклы, велосипеды и т. п., но цена на такие прицепы может быть достаточно большой. Но что делать, если у вас небольшая лодка, и вы не так часто выбираетесь с ней на отдых?

Поэтому в целях экономии многие прибегают к изготовлению прицепа собственноручно. Благо, что существует множество чертежей от неизвестных мастеров, которые позволяют сделать прицеп для лодки ПВХ своими руками.

Модели, представленные на рынке, имеют различные характеристики, а также показатели прочности и надежности. Но только в случае самостоятельного создания прицепного устройства для транспортировки лодок вы можете на все сто процентов быть уверенными, что прицеп будет максимально качественным и долговечным.

Как правило, конструкция самодельного прицепа обладает повышенными показателями прочности и надежности по сравнению с заводскими аналогами, благодаря применению плотных труб из качественного металла.

Если вы все же решились создавать прицеп собственными руками, тщательно подойдите к изучению видов подобной техники для транспортировки лодок. К примеру, если лодка изготовлена из таких материалов, как пластик и ПВХ, тогда можно остановится на стандартных моделях лодочных прицепов.

А что касается корпусных катеров, тогда необходимо остановиться на большом прицепе с усиленной рамой и ходовой частью.

Регистрация прицепа для лодки.

Как зарегистрировать самодельный прицеп для лодки

Для того, чтобы зарегистрировать в ГИБДД самодельный прицеп необходимо предоставить свидетельство о его безопасности. Для получения свидетельства нужно обратиться в исследовательскую лабораторию, которая выдаст соответствующий сертификат, если самодельный прицеп будет соответствовать всем требованиям.
Так же следует учитывать, что для регистрации понадобятся все чеки и сертификаты на приобретенные детали конструкции. Поэтому ни в коем случае нельзя выбрасывать чеки после покупки материала на изготовление прицепа. Плюс к этому, отправляя прицеп на тестирование необходимо иметь при себе аккуратные и точные чертежи, по которым изготовлена конструкция.
Впрочем, не в каждом населенном пункте есть возможность получить свидетельство о безопасности и зарегистрировать прицеп. Поэтому, прежде чем приступать к изготовлению, следует уточнить, не возникнет ли в дальнейшем проблем с регистрацией.

Виды лодочных прицепов

На сегодняшний день можно приобрести несколько видов прицепов для лодок. Конструкции можно разделить на одноосные и двухосные, которые более устойчивы на дороге и равномерно распределяют вес судна на две оси.

1. Универсальные конструкции могут использоваться для разных целей, поскольку размер прицепа для лодки больше, чем нужно только для плавательных средств.
2. Прицепы с роликами и ложементами предназначены для судов, имеющих традиционную форму корпусов.
3. Есть варианты для плоскодонных лодок, рафтов и других небольших плавательных средств, например, гидроциклов.

Лодочный прицеп трейлер

Этот вид прицепа представляет собой раму из металла, переплетение балок с креплениями, на которые и устанавливается лодка. На нем нельзя перевозить ничего другого, кроме водного транспорта. Для производства трейлеров используются импортные запчасти для лодочных прицепов, что свидетельствует о хорошем качестве готового изделия. Отечественные производители при изготовлении прицепов ориентируются на немецкую технологию.

В большинстве случаев прицеп-трейлер имеет в комплекте лебедку, а дополнительно можно купить опорный ролик. Устройство можно регулировать по высоте, поэтому оно подходит для разных авто. Прицеп для лодки может быть предназначен для перевозки одного или двух гидроциклов. Кроме этого, имеются катерные прицепы-трейлеры нескольких модификаций, грузоподъемность которых доходит до 800 кг:

1. Двухъярусный трейлер. Такой прицеп для лодки подходит для суден длиной в 20 футов и менее. В отсеке для киля есть нары, обтянутые материей, которые предотвращают царапины. Это самые популярные конструкции.
2. Трейлер на роликах. У таких устройств есть несколько колес из пластика или резины. Они поддерживают лодку и помогают их легче спустить на воду. Самый подходящий вариант для тех, кто часто буксирует плавательные средства.

Легковой прицеп для лодки

Есть несколько конструкций, которые имеют свои особенности и предназначены они для транспортировки автомобилей.

Прицеп-поплавок

Автоприцеп для лодки удобен для хранения судна, но не вытаскивания его из воды Важно при выборе обращать внимание на подходящую глубину. Прицеп с килевым роликом. В конструкции есть ряд маленьких колес, которые расположены в форме буквы V Они находятся в центре, для поддержки киля и передней части судна

В конструкции есть ряд маленьких колес, которые расположены в форме буквы V Они находятся в центре, для поддержки киля и передней части судна

Прицеп с килевым роликом. В конструкции есть ряд маленьких колес, которые расположены в форме буквы V Они находятся в центре, для поддержки киля и передней части судна.

Прицеп с реберными роликами

Еще одно название – кластерный. Ролики расположены так, чтобы поддерживать внешние стороны судна, а еще они имеют протекторы для дополнительного сцепления.

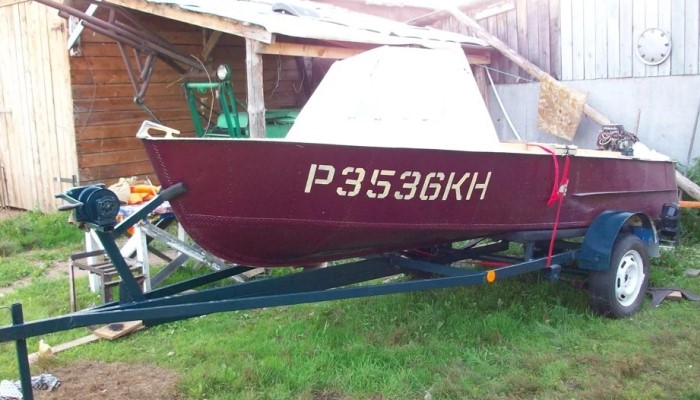

Прицеп для лодки своими руками

Если есть инструмент и желание, то прицеп можно сделать своими руками. До планирования конструкции нужно определить параметры, то есть снять мерки с лодки: длину, высоту бортов, а еще длину и ширину самых узких и широких участков. Самодельный прицеп для лодки может обладать такими параметрами: длина – максимум 20 м, ширина – не больше 2,2 м и высота – не более 3,8 м

Лодки ПВХ

Самыми популярными лодками на сегодняшний день являются лодки ПВХ.

У таких плавательных средств множество преимуществ по сравнению с остальными:

1. Они наиболее прочны.
2. Они очень компактны. Размеры лодок ПВХ под мотор варьируются от 3,3 до 4,2 метра.
3. Благодаря слоям ПВХ лодка становится герметичной, она защищена от любого ультрафиолетового излучения, а также от соленой воды.
4. Такое плавательное средство наиболее устойчиво к агрессивной среде.
5. Такая лодка вообще не подвержена процессам гниения, появления плесени, а также она вообще не стирается.
6. У нее относительно небольшой вес. Вес лодки ПВХ с мотором составляет порядка 60 кг и менее.

Поэтому многие рыбаки и охотники приобретают именно лодки из ПВХ, а не резиновые плавательные средства.

Требования автоинспекции

Первым делом отметим, что мы не стараемся агитировать начинающих мастеров на максимальное упрощение процедуры изготовления, ведь от качества выполненных работ зависит безопасность участников дорожного движения. Это значит, что будущее изделие должно соответствовать определенным требованиям. Эти требования, в частности, касаются габаритов прицепа. Самодельный прицеп для лодки может понадобиться даже если до водоема порядка сотен метров. Никто не даст гарантии, что по пути не встретится экипаж ДПС.

Определение размеров корпуса прицепа считается первоочередной задачей. Ее необходимо выполнить еще до проектирования, ведь существуют нормы, определенные законодательством, за пределы которых выходить никак нельзя. Отправной точкой будут размеры лодки. Необходимо измерить ее длину, ширину в самом узком и широком месте, а также высоту. Габариты прицепа будут подгоняться под конкретные размеры.

• По требованиям госавтоинспекции высота прицепа и закрепленной на нем лодки не должна превышать 3,8 метра. Это условие диктуется понятием обзорности, так как движущиеся сзади участники не должны испытывать неудобств.
• По ширине краевой критерий составляет 2,2 м. Данный показатель соответствует нормальному расположению прицепа в стандартной полосе.
• Наконец, общая длина автомобиля и прицепа с лодкой ограничена 20 метрами.

Экспериментировать с ходовой частью не получится, так как к этому узлу применимы стандарты ГОСТ. Простыми словами, на балке должны быть смонтированы колеса от автомобиля или, на крайний случай, от мотоцикла. Шасси обычной садовой тележки использовать недопустимо. Чтобы не получить отрицательного результата при проведении испытаний в процессе регистрации, обычно используют заднюю ось фабричного производства. В рассмотренном ниже примере платформа собрана на основе задней балки ВАЗ-2109.

Испытания зачастую проводятся без применения сверхточных приборов. Конструкция должна быть устойчивой к деформациям при усилиях, превышающих номинальные в два-три раза. Например, если вы регистрируете прицепное устройство для лодки ПВХ, то масса предельной нагрузки составит 200-250 кг.

Это интересно: Лодочный мотор Sea Pro — отзывы владельцев, популярные модели бренда Сеа Про

Необходимые материалы и инструменты

Для того чтобы изготовить лодочный прицеп самостоятельно, вам придётся закупить некоторые материалы. Помимо основного списка, вам понадобится ещё торсионная ось и сцепное устройство. Будет лучше, если вы купите их уже в готовом виде с сертификатами. Они очень сложны в изготовлении, поэтому лучше доверить их изготовление профессионалам.

Основной список составляющих, необходимых для работы:

• металлический профиль (толщина 4 мм, размеры 60х40 мм) или металлическая труба (толщина 3.5 мм, размеры 80х40 мм);
• швеллер №12;
• металлический лист (толщина 2 мм);
• опорная ножка;
• крылья;
• колеса (по количеству осей);
• проводка;
• светоэлементы (фары);
• лебёдка;
• полиуретан либо готовые кильблоки;
• хорошая краска и противокоррозийное покрытие.

Перед началом изготовления не забудьте, что вам понадобится сварочный аппарат, набор инструментов по металлу, а лучше — специальный станок для работы с металлом. Если у вас или ваших знакомых такого оборудования нет, то придётся вызывать мастера для этих работ, что существенно увеличит цену работ. В зависимости от уровня специалиста цена может увеличиваться до двух раз.

Во время процесса покупки материалов помните о том, что не стоит выбирать толстостенные трубки и толстые швеллеры. Они будут сильно увеличивать массу пустой тележки, что даст ещё большую нагрузку на двигатель вашего автомобиля, следовательно, расход топлива тоже увеличится. Лучшим решением будет выбор лёгких, но качественных и прочных материалов.

А также не следует забывать о качестве материалов. Хоть прицеп «своими руками» и призван сэкономить ваши средства, но если вы хотите долго использовать его без каких-либо проблем и вреда для своей лодки — покупайте хорошие материалы. Чем выше качество, тем дольше вы будете радоваться своей самоделке.

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

Создание рамы

• Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной – недопустимо) и усиливаются “косынкой” из тонкого метала.
• Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

• После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
• Следующий шаг – проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг. Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

• Далее устанавливаем на корпус опорную ножку ее еще называют – рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.
• Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки. Если крылья пластиковые, то делаем крепления и ставим на болты.
• После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 – из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

• Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
• Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки. Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
• Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок. Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

• После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
• После этого устанавливаем брызговики и проводку с габаритным освещением.
• Подключаем это все дело как на обычном прицепе с помощью разъёмов у фаркопа и фиксируем проводку на корпусе под местом лодки чтобы не повредилась.

Самостоятельно изготовленный прицеп может служить верой и правдой долгие годы, если за ним правильно ухаживать. Когда вы находитесь в автомобиле на дороге с присоединенным прицепом, то ведите себя подобающим образом, аккуратно и по всем правилам.

Также следует упомянуть, что бывалые владельцы лодок хранят их зимой прямо на прицепе. Прицепу это не вредит, а лодка в таком положении сохраняется намного лучше.

Разновидности прицепов

Существует несколько видов прицепов:

1. Наличие системы торможения делает передвижение безопасным, а также равномерным

Одноосный – используется для транспортировки плавательных средств с весом около 1,5 т и длиной порядка 6 м. Модели данного вида имеют в своей комплектации сцепные элементы, габаритные и стоп-сигналы, подключаемые к электросети автомобиля.

• Двухосный – более габаритные конструкции, способные перевозить вес около 2,5 т с размером под 8,5 м. За счет двух осей передвижение конструкции становится равномерным, а главное плавным.
• Трехосные – применяются для перевозки катеров с большими габаритами с длиной до 9 м и весом до 3 т. Конструкция очень устойчива, способна плавно перемещаться даже на большой скорости.
• Тормозные – оснащены тормозным накатом, лебедками и транспортабельным колесным ходом. Конструкция весит свыше 750 кг. Наличие системы торможения делает передвижение безопасным, а также равномерным. Колесный ход способствует распределению центра тяжести равномерно по всей конструкции.
• Безтормозные – малогабаритные конструкции с весом менее 750 кг и длиной около 3-5,5 м. Подвеска может использоваться рессорная или резиново-жгутовая.

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

1. Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
2. Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
3. Приманки на основе феромонов.

Основные этапы сборки

Будущая конструкция должна размещать в себе плавсредство так, чтобы его масса распределялась равномерно относительно продольной оси. Распределение нагрузки относительно поперечной оси выполнено таким образом, чтобы на переднюю часть приходилось 65-75% массы лодки.

Сборка рамы. Рекомендуется сборку проводить не ботовыми соединениями, а с помощью сварочного аппарата. Лонжероны и траверсы крепятся отдельно от ходовой части. Перпендикулярные элементы можно укрепить треугольной косынкой, которая вырезается из листового металла. Балка крепится к раме болтами. При наличии рессор под проушины привариваются шпильки. Необходимо соблюдать строгую перпендикулярность оси моста по отношению к оси рамы. Крепежный механизм желательно приобрести в готовом виде, так как на него будет приходиться высокая нагрузка. Он крепится к дышлу посредством сварочного или болтового соединения.

Проверка геометрии. Важным моментом является проверка перпендикулярности моста или балки по отношению к оси симметрии. Эту проверку проводят визуально. Подцепив прицеп к автомобилю, следует проехать небольшое расстояние по прямой. Если геометрия нарушена, то прицеп будет уводить в сторону. Распределение нагрузки определяют динамометром. Пока прицеп не оборудован крепежными элементами, лодку следует перемещать вперед – назад до тех пор, пока на фаркоп не будет приходиться сила в 500-800 Н. Выставив лодку, можно нанести соответствующие метки.

Установка оборудования. Опорная ножка или рулевое колесо – необязательная часть прицепа, однако очень полезная. После сцепки колесо должно приподниматься и фиксироваться в этом положении. Опускается колесо только при необходимости перекатывать отцепленный прицеп.

Металлические крылья привариваются, а пластиковые заранее подготовленными кронштейнами крепятся к раме. Некоторые мастера лебедку прикручивают к имитированному переднему борту, но так как большинство устройств не имеет бортов, то механизм приваривается к дышлу примерно над рулевым колесом.

Конические кильблоки устанавливаются на горизонтальную ось. Если есть в наличии обычные ролики, то их крепят на наклонные оси. Угол наклона равен углу плоскости борта лодки

Важно, чтобы лодка опиралась о кильблоки, но не висела на них, иначе можно повредить днище

Есть еще один вариант размещения плоскодонной лодки (подходит для надувных моделей). На платформу тележки монтируется стапель с ложементами. Рейки ложементов следует обернуть поролоном или ковролином, чтобы при случайном трении не повредился материал лодки. При наличии ложементов кильблоки не нужны, но в задней части прицепа следует установить ролики или колеса, по которым лодка будет катиться при погрузке или разгрузке. В этом и заключается доработка лодочного прицепа для спуска лодки на воду.

Усовершенствование конструкции. Основные работы можно считать завершенными. Доработка направлена на улучшение эстетичного вида и повышение функциональности. Прежде всего, все металлические конструкции покрываются грунтовкой. При наличии неровностей можно нанести шпатлевку, а затем покрасить. Брызговики улучшают внешний вид, но не стоит забывать, что их наличие – требование ГИБДД. Для электропроводки придется приобрести стандартный разъем-розетку, который крепится к фаркопу автомобиля

Обратите внимание на то, чтобы лодка при погрузке или разгрузке не повредила провода. С этой целью их протягивают снизу рамы и крепят к несущему профилю

Аккуратное изготовление и эксплуатация прицепа позволят получить отличный результат. По надежности такое устройство не будет уступать фабричному, а по некоторым параметрам может даже превосходить его

Важной составляющей долговечной службы является также правильное хранение прицепа. Если есть возможность, его следует обработать антикоррозийным составом

Разновидности конструкций

В продаже можно встретить 2 типа тележек. Первый тип — обычный грузовой прицеп. Эти тележки позволят вам закрепить на них свою лодку и доставить её до места рыбалки или любого другого пункта назначения. Существенным недостатком данного типа является то, что для погрузки вашей лодки на тележку вам понадобятся помощники.

А также имеются свои трудности уже при спуске лодки с тележки: вы должны сначала снять её (чаще всего не без посторонней помощи), а только потом сплавлять на воду.

В свою очередь, этот тип делится на 2 подгруппы.

• Для перевозки плоскодонных лодок – с плоским дном (неудобны тем, что у вас не получится транспортировать лодки с килем).
• Для перевозки любых типов лодок – с рамой. Конструкции этих прицепов предусматривают специальные подкилевые углубления для удобства транспортировки. Зачастую конструкции являются разборными.

Такие прицепы «противопоказаны» пожилым людям, рыбакам-одиночкам, а также людям, не отличающимся особой физической подготовкой, ведь для этих категорий людей эксплуатация таких тележек будет либо невероятно трудна, либо невозможна

Им стоит обратить внимание на второй тип

Второй тип — особые прицепы-конструкции, оснащённые специальными ложементами. Они, в свою очередь, представляют собой две трубы, установленных продольно. Такие прицепы используют для перевозок не только лодок, но и катеров, катамаранов. Несомненным плюсом, отличающим данный тип от предыдущего, является то, что с этих прицепов можно спускать лодки прямо в воду.

Он также подразделяется на 2 подгруппы.

• Одноосные. Такие конструкции значительно дешевле, но на них вам будет куда труднее транспортировать лодки. Проблемы во время движения с ним могут возникнуть даже из-за малейших поворотов. Ещё одним серьёзным минусом является то, что такие прицепы не универсальны. Вам придётся подбирать точные размеры именно по своей лодке, чтобы более или менее нормально перевозить свои плавсредства.
• Двуосные. Эти прицепы можно встретить уже по более высокой цене, но они сбалансированы намного лучше. Хорошая балансировка позволяет добиваться высокой манёвренности и проходимости даже при относительно высокой скорости передвижения. К их плюсам можно также причислить возможность перевозить моторные лодки, более высокую грузоподъёмность.

Прицепы для перевозки лодок нельзя классифицировать по признаку «профессиональности», однако опытные люди чаще выбирают двуосные телеги из-за их удобства и возможности разбора. Все эти факторы делают комфортным не только перевозку плавсредства, но и даже самой тележки.

Одной из лучших компаний на рынке считается «МЗСА». Она производит не только лодочные телеги, но и обычные автоприцепы, а также бортовые. Профессионалы чаще выбирают эту продукцию, так как она славится высоким качеством.

Прицеп-платформа

Еще одним вариантом являются прицепы-платформы. Это ровные поверхности без бортов, которые могут пригодиться при перевозке разных вещей и грузов, включая водный вид транспорта.

Поскольку у ПВХ лодок днище плоское, их можно ставить непосредственно на платформу, фиксируя ремнями

Но тут важно, чтобы платформа и лодка совпадали по ширине, иначе есть вероятность контакта с колесами во время движения. Также на платформу устанавливают тот же стапель в случае несовпадения по размерам

Удобный и практичный вариант, обычно не требующий дополнительных манипуляций. Погрузка и выгрузка осуществляется быстро, помощь зачастую не требуется.
