Транец для пвх лодки

Расположение подвесного мотора

Правильный угол наклона увеличивает эффективность скольжения лодки по воде и ведет к экономии топлива. Большая часть импортных двигателей позволяет регулировать пространственное положение в пределах 0-15°. Производители некоторых моделей надувных лодок, например, RIB, наносят контуры силового устройства и отмечают опорные точки крепления.

Угол установки мотора зависит от показателей:

• конструктивных особенностей судна, гребного винта и мотора;
• загруженности и баланса, включая собственный вес плавсредства и принятого на борт груза;
• скорости движения и характеристик акватории;
• погодных условий.

Меньшее сопротивление движению обеспечивает перпендикулярное расположение вертикальной оси мотора относительно водной поверхности. В этом случае угол установки мотора – 0°. В реальности – с минимальным отклонением от нормы.

В скобе крепления мотора есть отверстия, позволяющие регулировать угол наклона. В рабочем состоянии пространственное положение силового агрегата фиксируют штифтом. Перестановка упора в соседнее отверстие изменяет угол наклона мотора на 3-4°.

Для перенастройки приподнимают мотор. Извлекают упор. Переставляют штифт в следующее отверстие, а затем тестируют в движении.

Важно! Перед регулировкой угла наклона необходимо заглушить двигатель и дождаться полной остановки вращающихся частей. Штифт располагают по центру отверстия, стараясь избежать перекосов. Вначале тестируют конструкцию на низкой скорости

По мере прибавления оборотов, продолжают контролировать устойчивость лодки на воде и ее управляемость

Вначале тестируют конструкцию на низкой скорости. По мере прибавления оборотов, продолжают контролировать устойчивость лодки на воде и ее управляемость.

Если установить мотор с отрицательным углом, нос наоборот погрузится ниже, мощности мотора будет не хватать. Это приведёт к уменьшению скорости и ухудшению управляемости.

На дифферент может также влиять избыточная мощность мотора. При покупке ПЛМ следите, чтобы он соответствовал характеристикам лодки.

Первый этап установки подвесного мотора заключается в размещении его на корме с соблюдением симметричности по отношению к бортам плавсредства.

Расположение по высоте:

1. Рекомендуемый уровень размещения антикавитационной пластины составляет 0-50 мм ниже самого днища лодки.
2. Следует знать, что уровень установки мотора должен выбираться с учетом действительного назначения данного судна, а также типа его корпуса. Именно поэтому необходимо строго придерживаться указанных рекомендаций производителей водных судов, которые в обязательном порядке описываются в прилагаемых документах.
3. Рекомендуемая глубина расположения антикавитационной пластины составляет минимум 100 мм по отношению к поверхности воды. Иначе произойдет нехватка воды, поступающей через насос в систему охлаждения, а это уже перегрев подвесного мотора и последующие за этим неисправности.
4. Если установка двигателя была осуществлена слишком низко, что недопустимо, это может привести к различным механическим повреждениям.
5. При максимальной нагрузке на водное судно следует опустить мотор полностью и заглушить. По завершении рекомендуется проверить, где оказалось выпускное отверстие холостого хода. Безопасной дистанцией считается 150 мм и больше по отношению к уровню воды.

Предлагаем ознакомиться: Выбираем подвесной лодочный мотор

Прежде всего нужно понимать, что все действия, направленные на крепление различных конструкторских элементов, должны быть произведены максимально надежно. В противном случае подвесной мотор может отсоединиться.

Чтобы безопасно поднять подвесной двигатель для последующей установки, рекомендуется воспользоваться так называемым гусем, а для фиксации подъемных тросов применить рым-болты соответствующего назначения.

Конечно, используемое значение в этом случае выступает как ориентировочная информация, поскольку действительный момент затяжки гаек может существенно отличаться в зависимости от материала корпуса конкретного плавсредства.

Основными этапами установки мотора на лодку являются:

• заложение в крепежные отверстия мотора силиконового герметика;
• установка мотора на заднюю часть плавсредства;
• крепление лодочного мотора в нужном месте с помощью специальных крепежных элементов.

Какие бывают?

С учетом конструктивных особенностей и функциональности можно выделить 3 основных вида транцев для современных плавсредств. Речь идет о приспособлениях для:

• катеров, лодок и катамаранов, имеющих жесткую конструкцию корпуса;
• малогабаритных надувных плавсредств;
• надувных лодок из поливинилхлорида (имеются в виду стационарные транцы).

В первом случае речь идет о строении кормовой части плавательных средств с жестким корпусом. Этот элемент имеет вырез, усиленный специальной транцевой пластиной. Именно на нем и устанавливаются навесные моторы. Корма подобных плавательных средств имеет свободный отсек открытого типа. Именно его составляющей является транец, а сам он используется чаще всего для размещения запаса топлива.

Подвесные, регулируемые устройства для небольших по размерам лодок из ПВХ и надувных катамаранов рассчитаны на установку маломощных моторов. Они могут быть пластиковыми или выполненными из транцевой доски. Чаще всего эти съемные устройства комплектуются набором крепежных элементов. Выносной транец в стандартном исполнении имеет короткую ногу (S).

Стационарные конструкции для изделий из поливинилхлорида чаще всего делают из бакелитовой фанеры. Данный материал характеризуется максимальной устойчивостью к негативному воздействию воды при постоянном контакте. Транец устанавливается в кормовой части путем вклеивания на этапе изготовления лодки

Важно помнить, что высота приспособления в таких случаях является нерегулируемой

При приобретении такой лодки требуется особое внимание уделять углу наклона, который не должен превышать 6 градусов. Это обусловлено необходимостью оптимального погружения ноги лодочного мотора в воду. Помимо перечисленных разновидностей, стоит упомянуть транцы под водомет

Эти конструкции разработаны специально для установки моторов с удлиненными ногами (L)

Помимо перечисленных разновидностей, стоит упомянуть транцы под водомет. Эти конструкции разработаны специально для установки моторов с удлиненными ногами (L).

После установки всех бобышек необходимо дождаться полного высыхания клея и стравить весь воздух из баллонов. Монтаж дуг выполняется только на сдутых плавсредствах. Их предварительно соединяют с транцевой пластиной и только после этого всю конструкцию в сборе устанавливают на лодку и закрепляют при помощи рым. На завершающем этапе лодку полностью накачивают для проверки правильности и надежности выполненного монтажа.

Подводя итог, можно с полной уверенностью заявить, что установка транца на надувную лодку – это достаточно простой процесс. Все монтажные работы не требуют большого багажа специальных знаний и навыков, а также существенных временных затрат. Установить приспособление для последующего использования навесного лодочного мотора окажется по силам даже новичку.

Водомет своими руками

Рассмотрим, как сделать водомет для лодки своими руками. Хитрые на выдумку умельцы придумали два варианта самодельных водометов.

На базе лодочного мотора

Как показал опыт, наиболее удачные самодельные водометы получаются из лодочного мотора «Ветерок-12». Но можно использовать и любой другой. Обычно применяют старые модели: «Москва», «СМ-557-9Л», «Стрела» и т.п. Главное преимущество «Ветерка» — в распространенности и доступности необходимых деталей.

Водовод можно размещать как снаружи лодки, так и внутри нее. Второй вариант применяется чаще, так как при наружном расположении увеличивается гидродинамическое сопротивление плавсредства. Некоторые элементы водовода изготавливают из труб, другие – сваривают из заготовок, вырезанных из листа нержавеющей стали.

Водомет на «Ветерке»

Придать заготовкам нужную форму можно с помощью оправки (вручную) либо гибочных вальцов. Лопасти рабочего колеса вырезаются из того же материала. Затем их подвергают профилировке и и приваривают к ступице.

На этапе проектирования модель водовода можно сделать из папье-маше. Затем ее достаточно будет разрезать, чтобы получить выкройку для заготовки-развертки.

Передача вращения от двигателя осуществляется посредством обычного штатного редуктора. Он крепится к главному дейдвуду мотора при помощи специального фланца.

Водоизмещение этой версии самодельного водомета составляет 450 кг. Благодаря ему судно может развивать скорость до 20 – 25 км/ч и выполнять глиссирование.

На базе центробежного насоса

Нагнетательный механизм этого аппарата приводится в движение двигателем Intek мощностью в 5 л.с. производства Briggs & Stratton.

Насос развивает напор в 35 м и имеет 2-дюймовые патрубки всаса и нагнетания. Его стоимость составляет около 300 долларов.

Насос устанавливается в лодке, после чего к нему со стороны всаса присоединяется 2-дюймовая ПВХ-труба. Через отверстие в носовой части днища лодки ее нужно вывести в воду, снабдив патрубком с сетчатым фильтром – это будет водозаборник.

На резьбу нагнетательного патрубка навинчивается высоконапорный штуцер с выходным отверстием диаметром 24 мм. Подойдет изготовленный из упрочненного винила – такие сегодня продаются в любом магазине для садоводов и огородников. Роль сопла также будет возложена на отрезок ПВХ-трубы, имеющей тот же, что и у штуцера, диаметр. Для подсоединения штуцера к соплу следует использовать резиновый шланг.

Не стоит опускать сопло в воду. Вопреки распространенному мнению, такой прием не ускорит, а замедлит лодку, так как приведет к возникновению кавитации.

Величина реактивной тяги, развиваемой таким водометом, зависит от суммарной длины всасывающей и нагнетательной магистралей.

Поскольку гидравлическое сопротивление возрастает с уменьшением диаметра трубы и увеличением скорости движения жидкости в ней, выгоднее всего установить насос как можно ближе к корме, чтобы длина сопла оказалась минимальной.

При таких условиях насос при максимальных оборотах двигателя развивал напор примерно в 20 метров водного столба (2 атм), благодаря чему лодка набрала скорость до 8 км/ч.

Испытателя подобного водомета может подстерегать неприятность: напорный штуцер довольно легко откручивается потоком воды, причем сила его воздействия настолько велика, что удержать деталь от вращения вручную нет никакой возможности.

Смазывание патрубка клеем перед навинчиванием штуцера желаемого эффекта не дает – штуцер все равно срывает. Рекомендуется разработать для резьбового штуцера дополнительное крепление либо использовать насос и штуцер с фланцами.

Практические советы по установке поддона для душа смотрите на этой странице.

Высота транца лодки

Стандартная высота дейдвуда составляет 381 мм, однако даже в моторах одной компании-производителя она может отличаться на 20-25 мм. Благодаря оптимальному положению мотора можно увеличить скорость лодки и уменьшить брызги за кормой.

Если вы устанавливаете двигатель, а антикавитационная плита оказывается ниже рекомендуемых границ, можно ослабить шурупы и установить нужную высоту транца, а затем осуществить тестовые заезды, предварительно уже закрепив пластину.

При необходимости замены подвесного мотора можно настраивать транец под особенности нового двигателя, а именно под длину его дейдвуда. Ненужные отверстия для шурупов можно в последствие замазать герметиком, а затем подобрать нужную высоту навески мотора, закрепив пластину в нужном положении.

Если высота выбрана правильно, вы сможете добиться путём таких процедур повышения скорости лодки. Вместе с этим уменьшиться и расход топлива, а также брызгообразования.

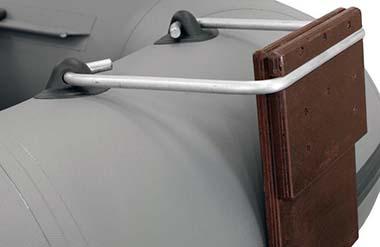

Транец – одна из основных деталей в креплении мотора

Евгений Бронов

автору

Итак, говоря о нюансах крепления мотора к лодке пвх, первое, о чем нужно упомянуть – это, конечно же, транец. Это приспособление помогает вашему мотору наилучшим образом находиться в лодке. Для этого необходимо досконально изучить конструкцию транца и методы крепления к нему лодочного мотора:

• саму конструкцию навесного транца вам нужно будет прикрепить к основанию лодки пвх. Именно таким образом функционирует эта деталь. К ней необходимо прикреплять лодочный мотор. Можно будет присоединять разные типы лодочных двигателей. Все уже сугубо индивидуально. Транец – это достаточно твердая пластинка из фанерного материала, толщина которой составляет порядка 18-20 миллиметров. Транец порой делают в виде Т-образной формы. Именно так лучше всего можно будет его закрепить в некоторых случаях в специальный кармашек в плавательном средстве;
• говоря про общую конструкцию транца, чаще всего она представляет собой доску, упор и ось, соединенная с кольцом и специальной скобкой. Внешний вид и размеры этих деталей могут отличаться – будет играть роль выбранный вами метод крепления лодочного мотора;
• размер такой пластинки будет составлять примерно 35 на 25 сантиметров. А, если говорить про общую ширину вашей конструкции от упора и до самой оси, она будет составлять порядка 108 миллиметров. Именно при таких размерах полное распределение нагрузки на ваше плавательное средство будет наиболее удобным и устойчивым. Интересно, что, когда речь заходит не о резиновых лодках, то в нижней части транца могут быть установлены колеса.

Рекомендуем прочитать: Для каких лодок подойдёт лодочный мотор Ямаха Эндуро 40?

Именно поэтому на резиновое плавательное средство передвижения по воде стоит подвешивать только мотор, обладающий небольшой мощностью. Он должен быть рассчитан на 1-1,5 часа полной работы. При этом такой мотор на лодку должен быть не более 2 лошадиных сил

Очень важно учитывать все перечисленные советы, чтобы мотор хорошо и бесперебойно функционировал в условиях вашего плавания;
Обязательно стоит учесть, что в моторе при неправильном транце бывают некоторые отрицательные моменты, как «угон ноги». Это происходит, когда просто-напросто не достает давления внутри установленных баллонов

Если давление будет очень сильным, то баллоны могут сильно сжаться. Именно поэтому двигатель может начать довольно свободно перемещаться в своем захвате. Это означает, что ваши баллоны для мотолодки обязательно должны быть наполнены.

Есть распространенное мнение, что от того, как именно вы установили транец будет зависеть дальнейший ход вашего судна

Поэтому крайне важно обращать внимание на все эти моменты. Управляемость моторной лодкой зависит от конкретного угла, под которым будет установлен ваш транец. Очень часто его устанавливают под угол в 90 градусов

Это очень удобный и правильный наклон. Но, нужно отметить, что, когда есть заводская установка, то этот угод может существенно отличаться. Например, транец может быть установлен под 77-79 градусов, что касается всей поверхности водной глади. Это происходит по той причине, что на маленьких баллонах транец, как правило, может выгнуться

Очень часто его устанавливают под угол в 90 градусов. Это очень удобный и правильный наклон. Но, нужно отметить, что, когда есть заводская установка, то этот угод может существенно отличаться. Например, транец может быть установлен под 77-79 градусов, что касается всей поверхности водной глади. Это происходит по той причине, что на маленьких баллонах транец, как правило, может выгнуться.

Рекомендуем прочитать: Технические характеристики лодочного мотора Ямаха 3

Стоит также отметить, что при низкой скорости вашего плавательного средства передвижения наклон особенно не может влиять на весь ваш транец. Хотя, если говорить про ситуацию, когда двигатель показывает очень высокую свою производительность и работу, то, нужно отметить, что второй вариант установки транца является даже более предпочтительным.

Как сделать транец своими руками

Зная, что такое транец, и каким критериям он должен соответствовать, можно приступать к изготовлению. От выбранного способа крепления устройства будет зависеть его конструкция. Если плавсредство оснащено элементами крепления, то изготавливать надо только подвесной транец, в противном случае предстоит монтировать крепежные элементы (бобышки). Приобрести их можно в магазине и приклеить к кормовому баллону.

При таком способе крепления нагрузка от двигателя будет передаваться точечно, и в местах склейки возникнет большое напряжение, которое может привести к их повреждению. Поэтому некоторые рыбаки предпочитают крепить устройство к элементам корпуса плавсредства.

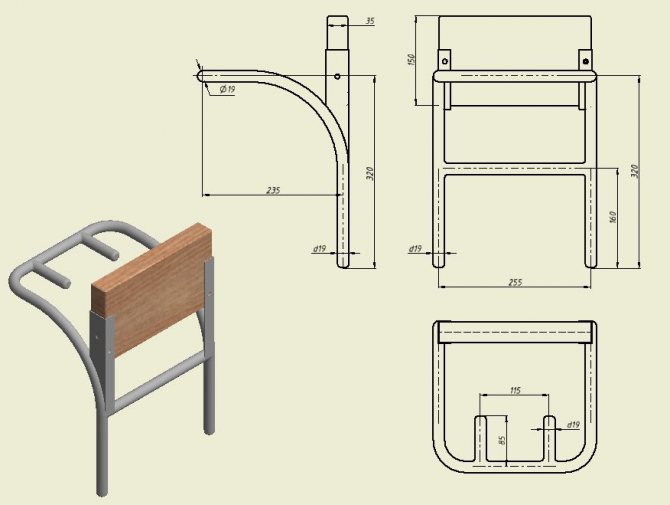

Чертежи и инструменты

Перед началом работ нужно провести расчеты весовой и прочностной характеристики устройства и составить чертеж доски и схему крепления к плавсредству. Для изготовления транца понадобится:

• набор слесарных инструментов;
• сварочный аппарат;
• болгарка;
• электродрель;
• ножовка по дереву или электролобзик.

При отсутствии или неумении пользоваться сварочным аппаратом нужно обратиться к специалисту. Перечень инструментов может изменяться от выбранной конструкции и способа крепления изделия.

Материалы

Самодельный транец для резиновой лодки изготавливают из многослойной водостойкой ламинированной фанеры, металла или прочного пластика (гетинакса, текстолита и др.). Можно использовать и деревянную доску, но ее необходимо обработать антигрибковой пропиткой и покрасить не менее чем в 3 слоя яхтенной эмалью или лаком.

Инструкция по изготовлению

Величина изготавливаемого устройства зависит от модели лодки и мощности подвесного мотора. Для самодельного транца не стоит выбирать сложную конструкцию. В некоторых случаях простое устройство оказывается гораздо надежней сложного.

Порядок работ:

1. Изготовление пластины. Подойдет материал, стойкий к воде. Толщина фанеры должна быть не менее 18 мм, а стального листа — 3−4 мм. Форма и величина транцевой доски зависят от мощности двигателя. В месте крепления, под мотор, дополнительно устанавливают брусок для улучшения фиксации оборудования.
2. Изготовление крепления. Лучше всего использовать стальные трубки диаметром 6−10 мм. Крепежные дуги выгибаются вручную, а поперечная усиливающая трубка приваривается электросваркой. Такой способ установки транца используется при наличии бобышек.
3. Крепление транцевой доски. Этот элемент должен быть с отверстиями для крепления болтов к усилителям либо к крепежным дугам.

Собирается весь комплект непосредственно перед спуском плавсредства на воду.

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

• бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
• металлический прут сечением 10 мм для изготовления каркаса;
• специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
• наждачная бумага;
• растворитель;
• дрель и инструменты для работы с металлом;
• сварочный аппарат;
• покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

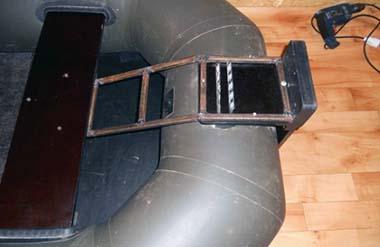

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

 После установки транец должен держаться строго вертикально!

Готовь сани летом, а телегу зимой — эта поговорка как раз подходит к моему блогу.На этот раз хочу поделиться опытом изготовления и эксплуатации быстросъёмных транцевых колес. Хотел написать блог в сообществе “Drive2 на воде” но моя заявка на членство рассматривается модератором уже несколько дней. Может про меня забыли :((((В сетях интернета гуляет много вариантов транцевых колес. Но для себя я подсмотрел и выбрал именно такие. Сделал я их еще прошлой зимой, в то время, по таким колесам нормальной информации практически не было, приходилось макетировать узлы и в пластмассе и в пластилине, чтобы обкатать оптимальные размеры. Забегая наперёд, скажу — получилось, остался доволен, было сделано три комплекта, на разные по величине ПВХ лодки 2,7м, 2,9м и 3,2м. Если кого заинтересовало, читаем дальше.Для комплекта понадобится: 1. Пара колес, были с камерой (на фото черного цвета), и монолитные полиуретановые (желтые), диаметром 260 мм (могу и ошибаться — подзабыл маленько); 2 .Квадратный профиль из нержавейки 30Х30 мм., толщиной 1,5 мм; 3. Листовая нержавейка толщиной 2 мм.; 4.Пруток диаметром 9 мм. (лучше 8 мм. прочнее конструкция) нержавейка. Сразу пока не забыл: нержавейку трудновато найти, все можно сделать из обычной стали, погрунтовал, покрасил.

Вкратце по монтажу.1.Лодку надуть и перевернуть, подложить что нибудь, можно ящик. 2

Примерить к транцу, обратить внимание, что бы не мешали усиления в местах вклейки транца, косынки и т.д. 3. Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани

4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани. 4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки.

Эксплуатация: 1. Привести лодку в готовность, надуть. 2.Соединить стойки с кронштейнами колесами вверх. 3. Поочередно поднять борта в кормовой части и перевести стойки в нижнее положение. 4. Поставить лодку на колеса и установить мотор на транец в поднятом положении.5. Поднять нос лодки за ручку и вести лодку к воде кормой вперед. 6.Сесть в лодку, оттолкнуться от берега, что бы колеса не касались дна, перевести стойки в верхнее положение или снять. 7. Опустить мотор в рабочее положение. Это примерный алгоритм, в процессе эксплуатации подстроитесь под себя.

На этом пока буду заканчивать свой цикл статей Рыбацких самоделок, есть ещё эксклюзивный материал по изготовлению воблеров -свимбейтов, но будет позже, даже не знаю когда.

С Новым годом и Рождеством!Удачи, здоровья, благополучия! НХНЧ, НГНЖ и ровных дорог!

Навесной транец для лодки ПВХ: можно ли произвести усиление?

Магазинный вариант

Некоторые люди, купив транец для ПВХ лодки, могут убедиться, что его конструкция не слишком надежна.

Да, она представляет собой систему из нескольких досок, соединенных между собой исключительно при помощи клея.

В целом такая конструкция может выдержать нагрузку от нетяжелого мотора без вреда для себя.

Но при экстремальных нагрузках она вполне может сломаться, тем самым оставив вашу лодку и вас в опасном положении.

Всё, что вам понадобится, это: небольшой кусок уголка 50х50х5 (купить его можно в любом строительном магазине, а цена колеблется от 100 до 200 рублей), электрическая дрель, ножовка по металлу, отвертка и горсть коротких, но толстых саморезов.

Усиление изделия

Отпилите от уголка кусок нужной вам длины – он должен быть на 2-4 сантиметра меньше, чем ширина навесного транца.

Проделайте в каждой стороне уголка по 5-8 небольших отверстий, в которые свободно пройдет саморез. Приложите кусок уголка к транцу и пометьте места, где находятся отверстия.

Самым тонким сверлом проделайте в помеченных местах отверстия в дереве. Теперь осталось только прикрутить уголок при помощи саморезов.

Точно также можно провести усиление всех стыков, которые кажутся вам ненадежными. Затем покрасьте  уголок, чтобы он не бросался в глаза, а заодно был защищен от влаги.

Как видите – вполне можно изготовить своими руками транец для ПВХ лодки. Для этого понадобится не так уж много инструментов, материалов и времени.

Впрочем, если вы не уверены в своих силах, или вам нужен транец для более мощного (и, соответственно, тяжелого) мотора, то всегда можно обратиться в специализированные магазины, занимающиеся продажей ПВХ лодок.

Стоимость транца, в зависимости от крепости и используемых материалов, может колебаться от 1 до 4 тысяч рублей.

Так что – решайте сами, изготовить ли конструкцию самостоятельно или же просто заплатить за неё.

Надувные лодки «Наши Лодки», Санкт-Петербург

Название	Длина	Ширина	Длина кокпита	Ширина кокпита	Диам. баллона	Ко-во отсеков	Вмест. чел.	Грузо- подъем.	Плотн. ткани	Вес в сборе	Мощн. мотора	Цена
Скайра 295 Эконом plus	2.95х1.50	1.96х0.66	0.42	3	2	220	33	5	23600
Скайра 295 Оптима plus	2.95х1.50	1.96х0.66	0.42	3+киль	2	220	38	5	30000
Скайра 305 Оптима plus	3.05х1.50	2.05х0.66	0.42	3+киль	2	370	39	10	30400
Скайра 320 Оптима plus	3.20х1.60	2.16х0.76	0.42	3+киль	4	450	40	15	33500
Скайра 335	3.35х1.60	2.32х0.76	0.42	3+киль	4	500	53	15	37600
Скайра 355	3.55х1.70	2.57х0.83	0.51	3+киль	5	600	67	20	43200
ПАТРИОТ 280 Оптима plus	2.80х1.50	1.89х0.64	0.38/0.43	3+киль	2	350	37	8	28000
ПАТРИОТ 310	3.10х1.55	2.18х0.69	0.38/0.43	3+киль	3	380	49	10	33700
ПАТРИОТ 340	3.40х1.70	2.35х0.84	0.38/0.43	3+киль	4	510	57	20	40500
ПАТРИОТ 360	3.60х1.65	2.57х0.84	0.38/0.43	3+киль	4	580	61	25	41900
НАВИГАТОР 290 Оптима	2.90х1.50	1.99х0.64	38/43	3+киль	2	350	35	8	26990
НАВИГАТОР 290 Оптима Plus	2.90х1.50	1.99х0.64	38/43	3+киль	2	350	37	8	28500
НАВИГАТОР 300 Оптима	3.00х1.50	2.09х0.64	38/43	3+киль	2	360	36	10	27400
НАВИГАТОР 300 Оптима Plus	3.00х1.50	2.09х0.64	38/43	3+киль	2	360	38	10	29200
НАВИГАТОР 320 Оптима	3.20х1.50	2.20х0.64	38/43	3+киль	2+1	380	37	10	28100
НАВИГАТОР 320 Оптима Plus	3.20х1.50	2.20х0.64	38/43	3+киль	2+1	380	39	10	31700
Навигатор 330 Оптима	3.30х1.60	2.15х0.70	40/50	3+киль	3+1	430	49	12	31300
Навигатор 330	3.30х1.60	2.15х.070	40/50	3+киль	3+1	440	50	15	36000
Навигатор350	3.50х1.70	2.33х0.80	40/50	3+киль	4	580	60	25	42000
Навигатор 350 Турист	3.50х1.70	2.33х0.80	40/50	3+киль	4	580	60	25	42600
Навигатор 380	3.80х1.94	2.66х0.88	48/53	3+киль	6	710	76	30	46400
Навигатор 380 Турист	3.80х1.94	2.66х0.88	48/53	3+киль	6	710	76	30	47300
Навигатор 400	4.00х1.94	2.87х0.88	48/53	3+киль	6+1	800	78	30	49200
НАВИГАТОР 330 НДНД	3.30х1.87	2.15х0.81	42/53	3+НДНД	4	550	39	8	49500
НАВИГАТОР 350 НДНД	3.50х1.87	2.34х0.81	42/53	3+НДНД	4	600	43	9.9	51600
НАВИГАТОР 380 НДНД	3.80х1.87	2.61х0.81	42/53	3+НДНД	5	750	46	9.9	53700

Тюнинг лодки ПВХ своими руками

Такое понятие, как «тюнинг» означает усовершенствование, доработку или модернизацию изделия. В данном случае, доработку ПВХ лодки. Широко масштабный «тюнинг» подобных лодок стоит немалых средств, тем более, что предполагает усовершенствование конструкции или отдельных элементов конструкции ПВХ лодки.

Причиной модернизации плавающего средства могут послужить различные факторы. Первый фактор включает в себя ее несовершенный внешний вид, связанный с покупкой еще в «древнее» время, когда о совершенстве изделия мало кто задумывался. Второй фактор весьма серьезный и связан с финансовой стороной дела. Люди покупают не дорогие вещи с надеждой, что они их усовершенствуют, не затратив много средств. Кроме этого, модернизация может осуществляться постепенно, что не приведет к мгновенным затратам. При этом, следует помнить, что в процессе доработки лучше устанавливать лишь нужные и полезные элементы, улучшающиеся характеристики изделия. Хотя, каждый вправе решать, какие новшества подходят для плавающего средства.

Многие элементы можно докупить и установить на лодку. Их не обязательно изготавливать самому, тем более, что этот процесс может затянуться во времени.

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

• Фанерной пластины с водоотталкивающим покрытием;
• Металлического каркаса;
• Крепежных дуг;
• Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена.
Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур. Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Возможно будет интересно: Слань на лодку ПВХ: что такое, виды материалов и конструкций, советы по выбору Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Материалы для изготовления

Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.

Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.

Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей

Пластиковый навесной транец для ПВХ лодки
