Настройка регулятора верхней нити.

Ориентиром для регулировки, является натяжение нити, в строчке!

При замене толщины нити, между тарелочек, гайку закручивают, если нить тоньше, — откручивают. Если нить сильно зажата, — она будет рваться.

Если нить толще, откручивают. Представьте себе, что один полный оборот гайки, это циферблат часов.

Так вот, сделав отметку на гайке – фломастером, закручивать надо на 15 минут, мало ещё на 15 минут, много — ослабить на 7,5 минуты. Затем на — 3,25 и т. д.

Если на верху, в строчке, видны узелки, это сильно натянута верхняя нить. Если приподнять материал, то мы увидим нижнюю нить. Если она свободна и не втянута в проколы иглы – это значит, верхняя нить слабо зажата в тарелочках.

На Фото 64, Нижняя нить, не натянута в шпульном колпачке.  Если регулировка нижней сделана так, как в статье, машина 2 М.Швейная машина: Подольского Механического Завода, сокращённо ПМЗ, класса 2 М.

То это фото говорит о том, что верхнюю нить надо ослаблять. То есть гайку откручивать, на 15 минут. Прошить! Мало? Ещё на 15 минут. Пока не появится строчка, как на фото 67.

Фото 64.

На фото 65, верхняя нить, в тарелочках, сильно ослаблена. Необходимо верхнюю нить поджать. Для этого гайку закрутить,  на 7,5 минут! Мало? Ещё  на  3,2 минуты.  Пока не появится строчка, как на фото 67.

Фото 65.

 На фото 66, Натяжение нитей, отрегулирована правильно! Но, чтоб увидеть такую строчку, необходимо — оторвать от прошитого куска ткани — нити. И попытаться, слегка отделить — верхнюю ткань, от нижней, как на фото 68.

 Фото 67.

 На фото 67, Натяжение нитей, отрегулирована правильно! Переплетение нитей происходит, строго по оси, сшиваемых материалов.

Фото 67.

Выставка блока челнока, относительно иглы, в положении прямая строчка.

У нас, вставлена правильная игла. Игла — самая главная деталь в швейной машине

1. Медленно, вращаем маховик, на себя. Игла опустилась, в нижнюю точку ноль.
2. Носик челнока не дошёл 1 мм, до верхнего угла, корпуса блока челнока. Фото 32.
3. Ручка зигзага, на ноле.
4. Игла, поднявшись, из нижней точки ноль, на 1,5 мм, должна пересечься, с носиком челнока.
5. Это пересечение, должно произойти, строго по середине, короткой лыски иглы.
6. Вот в таком положении, мы выставляем иглу относительно носика челнока.
7. Ослабить винт на хомуте игловодителя. Фото 41.
8. И опустить игловодитель, с иглой. На пересечение, середины лыски иглы, с кончиком носиком челнока.

На фото 40, носик блока челнока, не доходит до иглы 2 мм.

Фото 40.

У нас, носик блока челнока, не доходит до иглы 2 мм. Положение ручки зигзага, ноль. Чтоб носик, был за осью иглы, надо сдвинуть блок, в право.

1. Если кончик носика, блока, не будет доходить до оси иглы, 2 — 3 мм, то будет рвать нижнюю нить.
2. Если кончик носика, блока, зайдёт за ось иглы, на +2; +3; мм, то будет рваться, верхняя нить.

Теперь настройка на зигзаг.

1. Выставляем ручку зигзага на 5 мм.
2. Вращаем маховое колесо на себя, игла, из нижнего ноля, поднялась на 1,5 мм. И пересеклась, с носиком челнока.
3. На игле, короткая лыска. Так вот, носик челнока, должен пройти, над поверхностью лыски, с зазором в 0,1 мм. Фото 41. На левом уколе, кончик носика, должен пройти, над отверстием иглы, но в верхней части, лыски.
4. А на правом, уколе, в нижней части, короткой лыски. Также с зазором в 0,1 мм, относительно поверхности, лыски иглы. Фото 42.
5. На фото 42 видно, что над верхним краем, отверстия иглы, проходит нижняя грань, носика челнока. На расстоянии примерно, 0,1- 0,2 мм.

На фото 41, носик челнока на левом уколе.

Фото 41.

На фото 42, носик челнока на правом уколе.

Фото 42.

Если этого не происходит, то надо подрегулировать по высоте игловодителем! Фото 43.

Ослабить винт на 1-2 оборота, вращая игловодитель вокруг оси в право — в лево, опустить или приподнять, его, но так, чтоб выполнялось условие, пунктов 3 — 4.Фото 43.

Фото 43

Выставка зазоров, в блоке челнока.

 Зазор № 3 равен 0,5 мм; Зазор № 2 равен 0,3 мм; Зазор № 1 равен 1,5 мм. Это в идеале.

На Фото 44, показаны зазоры, на входной части челнока.

Фото 44.

На выходном конце: — Зазор между пяткой челнока, и Буферной пружиной, должен быть равен 0,3 мм. Фото 45.

Фото 45.

Выставляем зазор № 1, на Фото 44:

У нас допустим 2 мм. Нам надо 1,5 мм.

1. Между корпусом блока и входной частью толкателя челнока, вставляем отвёртку. Проворачивая отвёртку, гнём толкатель челнока, в центр круга. Гнуть его можно, не более 1 мм. А нам надо + 0,5 мм.

При изгибе, челнок вытащить!

Выставив зазор № 1, Зазор № 3, получается автоматически. Ничего гнуть не надо!

1. Выставляем зазор на выходе, между узким концом буферной пружины, и пяткой челнока. Он должен быть равен 0,3 мм, это в идеале. Так же, гнем толкатель. Если это необходимо. Отвёрткой в сторону центра, если перегнули, то большими пассатижами, (взявшись за корпус одной губкой, второй за буферную пружину на толкателе челнока. Сжимаем!)

Чтобы не сломать челнок, перед изгибом, вынимаем его, из гнезда!

По окончанию выставки, проверить предыдущие зазоры – не сбились ли?

Управление швейной машиной Чайка, Подольск

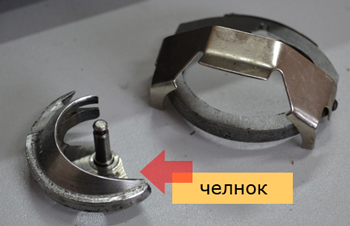

Часто шпульный колпачок швейной машины Чайка называют челноком или шпулькой. Это неправильно, у каждой детали есть свое название.

Для выполнения обычной прямой строчки, рычаг ширины зигзага необходимо установить на цифру «0», а положение переключателя выбора строчки установить на прямую строчку. Установите требуемую длину стежка, обычно 3 или 4 мм, правильно заправьте нитки. Челночный ход состоит из челнока и шпульного колпачка. Шпулька с нижней ниткой вставляется в шпульный колпачок.

Перед началом работы проверьте, в каком положении находятся зубчики рейки. Для пошива средних тканей рычаг переключения должен находиться в положении «Н» — нормально. «В» — вышивка, то есть зубчики рейки во время работы швейной машины не должны выходить из игольной пластины и не продвигать ткань. «Ш» — шелковые, тонкие ткани.
Ориентиром для правильного положения зубчиков рейки являются положение этих букв сверху.
Для выполнения строчки зигзаг установите ширину зигзага «0 — 5» и выберите на переключателе видов строчек — зигзаг. Не забудьте при этом уменьшить длину стежка до 1 — 3 мм, иначе зигзаг будет слишком разрежен.

Натяжение ниток при выполнении строчки зигзаг нужно регулировать дополнительно. Регулируйте натяжение верхней нитки так, чтобы обе нитки были равномерно втянуты в ткань. Учтите, что слишком сильное натяжение верхней нитки приведет к стягиванию ткани при пошиве. Возможно, потребуется отрегулировать и натяжение нижней нитки.

Верхняя нитка в стежке швейных машин Чайка, Подольск часто образует петли снизу, причиной тому становится не только слишком слабое натяжение верхней нитки. Иногда, требуется регулировать положение челночного хода, что выполнить может только мастер-наладчик швейных машин. Более подробно о некоторых причинах см. Почему строчка петляет.

Чайка 134А

1. Максимальная частота вращения вала: 1000 об./мин.
2. Суммарная толщина материала: 4,5 мм.
3. Подъём лапки: не менее 6 мм.
4. Длина стежка: 4 мм. (макс.)
5. Вылет рукава: не менее 170 мм.
6. Иглы: 0220-02-70, 0220-02-80, 0220-02-90, 0220-02-100, 0220-02-110.

134-ка – чисто функционально не отличающаяся от 132-ки модель. Налицо улучшение дизайна, работа над эргономикой, геометрией конструкции; изменён цвет подвижных элементов – рычагов и переключателей. Учтён опыт эксплуатации прошлой модели – у рукодельниц могли быть запачканы руки, и ручки белого цвета быстро приходили в негодность.

Таблица совместимости номеров игл и ниток

Инструкция к швейной машине Чайка 134А

Содержание файла:

1. Установка и настройка машинки;
2. Регулировка механизмов;
3. Технические данные;
4. Пришивание и подшивание элементов;
5. Смазка и чистка челночного устройства;
6. Поиск и устранение неисправностей.

Читать инструкцию онлайн:

– Instruktsiya-k-shveynoy-mashine-CHayka-134A.pdf

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки.
Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо.
Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

Настройка челнока швейной машины Чайка
Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск
Швейная машина Подольск со строчкой зигзаг точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но у завода ПМЗ есть и другая модель швейной машины. Прямострочная швейная машина различных вариантов комплектации привода. Как выполнить ремонт такой швейной машины своими руками, подробно изложено в этой статье.

Шпулька для швейной машины
Швейная машина Чайка очень «чувствительна» к разным «мелочам». Если шпулька будет иметь зазубрины на стенках, плохо вращаться в шпульном колпачке, то это приводит к появлению дефектов строчки, а вы будет думать, что уже пора выполнить ремонт швейной машины. На самом деле, достаточно заменить только шпульку.

Устройство и настройка швейной машины
Начните ремонт швейной машинки Чайка с изучения ее устройства. Изучите, как происходит образование челночного стежка. Разберитесь, какие детали машинки могут влиять на ее работу и проверьте, в каком они состоянии. И лишь после обнаружения предполагаемых неисправностей, приступайте к их настройке и регулировке.

Смазка швейных машин
Швейная машина Чайка способна работать без нареканий многие годы, если следовать инструкции по эксплуатации, где указано, какие ткани она может шить, как подобрать правильно иголку и нитку для каждого вида ткани. Старайтесь содержать швейную машину Чайка в чистоте и периодически смазывать. Тогда многие годы вам не понадобится ее настраивать и выполнять ремонт.

Инструкция по эксплуатации

Для описания управления и настройки швейных машин «Чайка-142М» и Chayka 142М в сравнении стоит с самого начала рассматривать равноценные модификации с электрическим приводом. Ножные варианты с ремнем сегодня не выпускаются. Настройка и регулировка техники всегда начинается со смазки. Выполняются все работы строго при отключенном электроприводе.

Заправка нити

Перед тем как начать пользоваться швейной машиной «Чайка-142М», нужно позаботиться о правильной заправке нити. Для этого нужно установить иглу в позиции, в которой желобок для нити будет направлен к оператору, а спиленная часть колбы окажется повернута в противоположную сторону. При погружении в пластину касания быть не должно. Если оно происходит, нужно провести позиционирование при помощи игловодителя – его винты ослабляются, выбирается положение строго по центру.

Далее можно переходить непосредственно к заправке нити. Нижняя находится на шпульке и нуждается в помещении внутрь шпульного колпачка челночного механизма. Его вынимают из машины перед заправкой. Шпулька помещается внутрь так, чтобы ее вращение происходило по часовой стрелке. Свободный конец нити длиной 10-15 см проводят через прорезь, заводят под пружину и крепят в специальном пазу, проверив свободу вращения.

Верхний натяжитель тоже заправляется в определенном порядке, с обязательным подъемом иглы и лапки до упора вверх. После этого из корпуса сверху вытягивается убранный во время хранения стержень для установки катушки, и она помещается на свое место. Кончик нити:

• протягивается через направляющую сверху;
• проводится справа налево между дисковым механизмом регулятора натяжения;
• выводится в ушко в рычаге;
• опускается вниз через пружину;
• заходит в нитенаправитель, размещенный в игловодителе;
• продевается в игольное ушко вручную или нитевдевателем.

Наматывание нити

В машинах старого образца штырь для установки шпульки находится сверху корпуса, там же, где основная катушка. Нить вынимают из заправки, проводят через специальный натяжитель, в несколько оборотов вручную крепят на шпуле, устанавливают ее на крепление, задвигают до упора. Маховик переводится в положение холостого хода, после чего на моталку подается усилие от привода и осуществляется намотка. При заполнении шпули остановка произойдет автоматически.

Управление

Для того чтобы начать шить, необходимо на левом регуляторе панели управления машиной «Чайка-142М» выбрать нужный тип строчки, а на правом установить отметку «0» с соответствующим указателем по центральной оси (соответствует положению стрелок часов на «12»). Нижним вращающимся контроллером выставляется длина стежка – она зависит от толщины ткани, увеличивается пропорционально ее росту. Для работы с материалами невысокой плотности достаточно положения 1,5-2 мм.

Для изменения направления шитья (реверса) необходимо перевести рычаг справа от регулятора длины стежка до упора вниз, выполнить закрепку и отпустить. Он сам займет штатное положение. Чтобы увеличить или уменьшить обороты хода машины, используется ножная педаль.

В машине можно регулировать подъем зубьев нижнего транспортера. Для этого с платформы демонтируется пластина, закрывающая доступ в челночный отсек. При обнаружении регулятора его помещают в нужное положение. Пометка «В» актуальна для проведения вышивальных и штопальных операций (лучше выполнять при минимальном шаге зигзага). Литера «Н» подходит для большинства материалов, особенно тонкий текстиль шьют в положении «Ш».

В модели нового образца реверс находится на панели ближе к игловодителю, скрытому в корпусе. Регуляторов 2 и они находятся друг над другом. Верхний отвечает за параметры стежка, нижний – за выбор типа строчки.

Уход

Для того чтобы швейная машина демонстрировала необходимую работоспособность, ей требуется правильный уход. Начать стоит с визуального осмотра корпуса. Нужно удалить с его поверхности все видимые загрязнения, пыль. После этого можно приступить к демонтажу съемных элементов. В старой версии можно было снять верхнюю крышку, в новой она опломбирована, и доступ для смазки механизмов представлен в ограниченном объеме.

Обязательным моментом в процессе ухода является очистка челночного отсека от застрявших в механизме очесов тканей. Эти работы ведутся при поднятой и зафиксированной в верхнем положении игле. Также ее и лапку можно полностью демонтировать. Освободив доступ к механизму, нужно смазать при помощи масленки все трущиеся детали. Достаточно 2-3 капель на каждый узел.

Управление швейной машине Чайка, Подольск

При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открывании стремиться возвратиться в исходное положение.
Перед началом шитья нижнюю нитку необходимо извлечь на игольную пластинку, для этого, придерживая конец игольной нитки, повернуть маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю челночную нитку и поднялась в верхнее положение. Верхней ниткой вытянуть челночную нитку на игольную пластинку (рис. 12) и положить концы верхней и нижней ниток под нажимную лапку, как показано на рис. 13.

Для шитья простой прямолинейной строчкой необходимо совместить цифру 0 на ручке 17 с указателем 12 (рис. 1). Ручка 23 может быть в любом положении. Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совмещения цифры с указателем на панели.
Обратное направление подачи материала для закрепки осуществляется путем нажатия рычага 18 (рис. 1) вниз до упора. Шаг обратной подачи свыше 2,5 мм остается постоянным в пределах 2,5 мм.

Регулирование высоты подъема рейки производят регулятором 1 (рис. 14). Пользование регулятором производится при снятой задвижной пластине. Для толстых материалов регулятор устанавливается на отметку Н (нормально), для тонких — на отметку Ш (шелк), для вышивания и штопки — на отметку В (вышивка). Буквы должны быть видны сверху.

Для перехода на зигзагообразную, декоративную и целевую строчки необходимо ручку 23 (рис. 1) легким нажатием и поворотом выставить на требуемый вид строчки. Поворотом ручки 17 совместить цифру 5 с указателем 12.
Рисунок для отделки изделий будет более четким при меньшем шаге строчки. Смещением строчки пользуются при выполнении специальных операций, например, при выметывании петли, установке «молний» и т. п. Для смещения строчки служит ручка 16. Поворотом ее до упора без усилия в направлении, указанном стрелками, игла смещается вправо или влево от среднего положения. Для проверки качества шитья рекомендуется сделать пробную строчку на лоскутке нужной вам ткани и при необходимости отрегулировать натяжение ниток.

Регулирование натяжения верхней нитки осуществляется с помощью регулятора натяжения. Переплетение верхней и нижней нитки, должно происходить в середине сшиваемых материалов. Если переплетение ниток при образовании стежка находится сверху, нужно ослабить натяжение верхней нитки. Если переплетение ниток находится снизу, нужно усилить натяжение верхней нитки. При шитье через толстые и твердые места необходимо шить медленно, и маховое колесо поворачивать рукой.
При шитье тонких материалов, например шелка и т. д., рекомендуется легкое подтягивание материала за лапкой, чтобы избежать стягивания шва.

Для нормальной работы машины начинать шить необходимо в следующей последовательности: оттянуть заправленные под лапку нитки (нижнюю и верхнюю) и придерживать их, опустить иглу в материал (рукой вращая на себя маховое колесо), опустить лапку и сделать 2-3 стежка. После этого можно отпустить нитки и продолжать шить.
После окончания шитья поднять нажимную лапку, оттянуть от себя сшиваемый материал и обрезать нитки о кромку нитобрезателя, находящегося на стержне нажимной лапки (рис. 12, позиция 1), оставив конец литки длиной 8 — 10см.

Игла при входе в игольное отверстие не должна его касаться

Обрыв нитки может быть следствием многих неисправностей, например, если иголка при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться точно в центре отверстия игольной пластины, равномерно удалена от обеих сторон. А при выполнении операции зигзаг расстояние L должно быть одинаковым с R.

Проверьте положение иглы и если оно смещено, то выполните следующую регулировку.
Продольная установка положения иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле. Крепление это находится в верхней части машинки и его не всегда видно. Покрутите на строчке зигзаг маховое колесо, и вы обнаружите это крепление.
Ослабьте (не выкручивайте полностью) эти винты и установите иглу строго по центру (смещая рамку игловодителя). Регулировать положение иглы нужно, когда машина установлена на выполнение прямой строчки.
Затяните крепление обратно и переключите в режим строчки зигзаг. Теперь нужно проверить положение иголки при левом и правом уколе. Вход иглы (при максимальной ширине зигзага), справа и слева должен быть равномерно удален от центра.
Если игла будет задевать край отверстия при максимальной ширине зигзага, то придется обращаться к мастеру. Нужно изменить еще одну регулировку, но ее может выполнить только опытный человек.

Выставка челнока, в челночном блоке.

Устанавливаем положение  челнока, по циклам,  зигзага.

1. Ручку зигзага, устанавливаем в положение, прямая строчка.
2. Опускаем иглу, в нижнюю точку ноль, вращая маховик.
3. Игла, в нижней точке 0. Носик челнока, выступает, относительно верхнего угла, блока челнока, на 1,3 мм. Фото 65. (Ослабив винтики, на шестерне челнока). Зазор между пяткой челнока и опорой челнока, — на буферной пружине, составляет 0,3 — 2 мм. Фото 66.
4. Зазор, между носиком челнока и верхом буферной пружины 0.3 — 1 мм. Фото 67.
5. Если толкатель челнока, с установленной на нём, буферной пружиной касается иглы, надо слегка ударить молоточком, по кончику, входного конца, толкателя челнока. Фото 67.
6. Вот в таком положении. Мы, соединяем вал челнока, с Секторной шестерней. (Инструмент — Молоточек и наставка из цветного метала: медь алюминий.) Фото 68.
7. Лёгкими ударами молоточка, по правому краю  вала, с Секторной шестерней, соединяем шестерни. Фото 68.
8. Зазор, в зацеплении шестерён, не должен быть, менее 0,1 мм. (Тяжёлый ход) и не более 0,3 мм. (Иначе будет стук, во время работы машины.)
9. Устанавливаем втулку, в упор к Секторной шестерне, что — бы, зазор между шестернями, не увеличивался, (во время эксплуатации машины). Помним о зазоре 0,1 и 0,3 мм. И зажимаем винт — на первой опорной втулке. Фото 69.
10. Кронштейн с тягой, выставляем право-лево, в свободное положение. Втулку подбить к кронштейну! Фото 70.
11. Болт, ключом на 10 зажимаем. Втулку, через медную наставку, пододвигаем, (лёгкими ударами молоточка), к кронштейну, С зазором 0,01 мм. Винтик, втулки, зажать! Фото 70.

— —

На фото 65, носик челнока, выступает, относительно верхнего угла, блока челнока, на 1,3 мм

Фото 65.

На фото 66, зазор между пяткой челнока и опорой челнока, — на буферной пружине, составляет 0,3 — 2 мм.

Фото 66.

На фото 67, зазор, между носиком челнока и верхом буферной пружины 0.3 — 1 мм.

Фото 67.

На фото 68, зазор перед соединением шестерён.

Фото 68.

 На фото 69, показана пятка на секторной шестерне, и зажимной винт левой втулки.

Фото 69.

 На фото 70, кронштейн с тягой, выставляем право-лево, в свободное положение. Втулку подбить к кронштейну! С зазором 0,01 мм. Ослабленный винт втулки, зажать.

 Фото 70.

Выставляем игловодитель, относительно носика челнока.

У нас, вставлена правильная игла. Игла — самая главная деталь в швейной машине

1. Медленно, вращаем маховик, на себя. Игла опустилась, в нижнюю точку ноль.
2. Носик челнока не дошёл 1 мм, до верхнего угла, корпуса блока челнока. Фото 71.
3. Ручка зигзага, на ноле.
4. Игла, поднявшись, из нижней точки ноль, на 1,5 мм, должна пересечься, с носиком челнока.
5. Это пересечение, должно произойти, строго по середине, короткой лыски иглы.
6. Вот в таком положении, мы выставляем иглу относительно носика челнока.
7. Ослабить винт на хомуте игловодителя. Фото 74.
8. И опустить игловодитель, с иглой. На пересечение, середины лыски иглы, с кончиком носиком челнока.

На фото 73, носик челнока не дошёл 1 — 1,3 мм, до верхнего угла, корпуса блока челнока.

Фото 71.

Теперь настройка на зигзаг.

1. Выставляем ручку зигзага на 5 мм.
2. Вращаем маховое колесо на себя, игла, из нижнего ноля, поднялась на 1,5 мм. И пересеклась, с носиком челнока.
3. На игле, короткая лыска. Так вот, носик челнока, должен пройти, над поверхностью лыски, с зазором в 0,1 мм. Фото 72. На левом уколе, кончик носика, должен пройти, над отверстием иглы, но в верхней части, лыски.
4. А на правом, уколе, в нижней части, короткой лыски. Также с зазором в 0,1 мм, относительно поверхности, лыски иглы. Фото 73.
5. На фото 73 видно, что над верхним краем, отверстия иглы, проходит нижняя грань, носика челнока. На расстоянии примерно, 0,1- 0,2 мм.

На фото 72, носик челнока на левом уколе.

Фото 72.

На фото 73, носик челнока на правом уколе.

Фото 73.

Если этого не происходит, то надо подрегулировать по высоте игловодителем! Фото 74.

Ослабить винт на 1-2 оборота, вращая игловодитель вокруг оси в право — лево, опустить или приподнять, его, но так, чтоб выполнялось условие, пунктов 3 — 4. Фото 74.

Фото 74.
