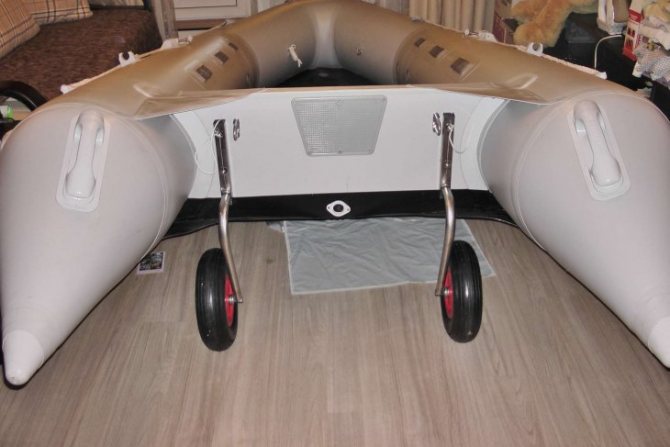

Транцевые колеса для лодки пвх: инструкция по изготовлению

Колеса для лодки своими руками

Если бюджет не позволяет приобретать дорогое техническое оборудование, можно сделать транцевые колеса для лодки ПВХ своими руками.

Но имейте в виду, что ваши колеса будут подходить типом крепления только вашей лодке.

Чтобы начать работать, надо организовать рабочее место и приобрести необходимые материалы. Обязательно пара колес, специальная трубка, желательно из нержавеющего материала, фрагменты для закрепления колес, различные дополнения и дрель.

Обратите внимание!

• Держатели для спиннинга на лодку — обзор моделей, способы изготовления своими руками, советы по выбору и применению (120 фото)

• Тюнинг лодки — особенности улучшения лодки. Обзор лучших идей и видео советы как усовершенствовать лодку своими руками (140 фото)

• Насосы для лодок — рейтинг лучших моделей и производителей. 145 фото и видео работы различных насосов

Во время работы, надо проследить, чтобы ваше крепление не задела работу двигателя. Предельно ответственно подойти к моменту замера расстояния.

Установить специальный кронштейн специалисты советуют под прямым углом. В конце работы, надо заделать возникшие пробки. Материалом может послужить пластик.

Советы время использования

Несмотря на то, что колеса обладают качественным изготовлением и надежностью, за ними следует также бережно и аккуратно следить.

Внимательно следите, чтобы лодка не была переполнена весом. В управлении она будет не удобна.

Обратите внимание!

• Надувные кресла для лодки — советы по выбору, установке и пошаговое описание как сделать своими руками (100 фото и видео)

• Как хранить лодку — как правильно хранить зимой и летом? Советы, фото и видео рекомендации экспертов

• Лодки ПВХ под мотор — обзор лучших моделей, советы профессионалов по выбору, уходу и эксплуатации (135 фото + видео)

Правильный и грамотный чертеж транцевых колес для лодки поможет вам определить сильные и слабые места транспорта.

Подготовка материалов

При желании создать эффективные колеса для лодки ПВХ своими руками (чертежи, схемы и пошаговые инструкции можно найти в свободном доступе), нужно правильно подойти к подготовке материалов и инструментов. Как известно, самодельный транспортировочный элемент стоит гораздо дешевле, чем магазинный. Изготавливая его самостоятельно, можно правильно рассчитать ширину и длину креплений. Чтобы успешно выполнить работу в домашней мастерской, требуется найти такие материалы и инструменты:

1. Два колеса диаметром 35 сантиметров и шириной 60−80 мм.
2. Квадратный профиль сечением 25 на 25 миллиметров.
3. Трубку с оптимальным диаметром. Как правило, он сопоставим с диаметром креплений.
4. Шайбы, болты, гайки и шплинты.
5. Ножовку для резки металла.
6. Плоскогубцы и электродрель.

Кроме этого, в процессе изготовления придется применить сварочное оборудование, хотя работа со сваркой короткая и несложная. В любом случае самоделка обойдется рыболову дешевле, чем покупной вариант.

Начало работ

После успешной подготовки нужных подручных средств и материалов можно начинать работу. Изначально стоит определить подходящее место на лодке, где будет цепляться колесный профиль на навесной транец

На этом этапе важно убедиться, что транспортировочный узел не нарушает нормальную функциональность плавательного средства, даже если придется пожертвовать прочностью креплений. В противном случае при работе двигателя могут появиться непредвиденные проблемы. После выбора такого места необходимо отложить вниз отрезок, чтобы колеса заняли расположение чуть ниже края транца, то есть, на длину радиуса с небольшим зазором (до 5 сантиметров)

В такой конфигурации сопротивление воде при передвижении будет снижено

После выбора такого места необходимо отложить вниз отрезок, чтобы колеса заняли расположение чуть ниже края транца, то есть, на длину радиуса с небольшим зазором (до 5 сантиметров). В такой конфигурации сопротивление воде при передвижении будет снижено.

Что касается кронштейнов, то они бывают и прямыми, и с небольшим углом. Первый вариант демонстрирует повышенную прочность и простоту изготовления, т. к. количество сварочных работ минимальное. К тому же, монолитный кронштейн очень надежный и без проблем выдерживает максимальные нагрузки. Варианты с определенным углом отличаются эргономичными размерами и способны размещаться непосредственно под дном лодки, не нарушая ее плавучесть и стабильность работы двигателя.

Пошаговое руководство

В большинстве случаев рыболовами рассматривается именно второй вариант, расположенный под углом. Его создают по такой пошаговой инструкции:

1. Для начала нужно отпилить четыре отрезка от профиля (их размеры могут быть разными, в зависимости от созданных чертежей и габаритов плавательного средства).
2. С помощью сварочного оборудования к нижним местам цепляются трубки, на которые в дальнейшем будут насажены кольца.
3. В самих трубках проделывается сквозное отверстие, в котором с помощью шплинта нужно будет прикрепить кольца. К внутреннему кольцу в трубке приваривается подходящая гайка, что предотвратит прижимание колес к креплению. Что касается внешнего конца трубки, то его лучше закрыть пробкой из пластика или резины. Это действие позволит избежать попадания воды внутрь трубок.
4. С помощью дрели в верхней части необходимо проделать два небольших отверстия, через которые будет осуществляться монтаж колес на транцевую часть лодки.
5. Используя сварочное оборудование, обе части фиксирующих элементов тщательно соединяются между собой. При этом угол между ними должен составлять 35−45 градусов. Оставшиеся отрезки слегка подрезают, чтобы под определенным углом они плотно прилегали друг к другу.
6. По завершении сварочных работ остается насадить колеса на трубки и тщательно закрепить их с помощью шплинта.

Самостоятельное изготовление транспортировочного изделия

Транцевые шасси – это не сложная технология, которая доступна только фабрикам со специализированным техническим оснащением. Легкость механизма в том и заключается, что установить можно и в домашних условиях.

Конструктив шасси представляется в нескольких видах:

• складные шасси;
• колеса-трансформеры;
• поворотные шасси;
• откидная конструкция;
• съемное транспортировочное изделие;
• автоматизированная система.

Первым делом определяемся с материалами и видом колес. Металлы, которые применяют в изделии:

• нержавеющая сталь;
• алюминий или дюралюминий;
• оцинкованный металл.

Из металлов изготавливаются платформы крепления шасси к транцу и балки с крепежом для дисков.

Колеса применяют следующие:

• литые;
• надувные;
• пластмассовые.

Литые отличаются дешевизной, долговечностью, низкими затратами на эксплуатацию и поддержку в рабочем состоянии. Однако в рыхлом грунте и на песке они малоэффективны.

Надувные — накачиваются воздухом. У такого вида повышенная проходимость. Однако велика вероятность получить прокол или порез покрышки.

Пластмассовые шасси применяются при передвижении по твердым поверхностям. Они устойчивые, прочные и эстетически привлекательные. Но на песке и грунте уступают в проходимости даже литым видам.

Стойки делаются прямыми или изогнутыми. Изогнутые выглядят элегантно и компактно убирают шасси, позволяя сэкономить место, если колеса не поворачиваются. Однако прямые надежней, так как давление приходится на всю поверхность балки, а не на угол изгиба.

Процесс изготовления не хитрый. Каждый рыбак на даче или в гараже имеет подручные материалы для изготовления. В 8 из 10 случаев применяется кронштейны (к платформе крепится балка с подвижным механизмом на конце). Старые дачные тележки или детские велосипеды становятся донорами колес.

Перед началом изготовления лучше приготовить чертеж будущей конструкции. Чтобы добиться полезного изделия, некоторые детали потребуется сварить (крепеж к транцу и пластины для крепления балки). В этом вопросе лучше пригласить для изготовления заготовки сварщика, если нет опыта и оборудования для сварки.

В качестве подшипника ещё используется вращающаяся втулка, которая подбирается по размеру ступичного отверстия. Если подшипник в ступице уже установлен, то потребуется сделать на конце два крючка на подобии велосипедного крепления.

Список необходимого материала и инструмента для работы

Для изготовления конструкции потребуются следующие материалы и инструменты:

• труба круглая 20 мм;
• труба круглая 23 мм;
• труба квадратная 25*25*2 — 1,2 м;
• мебельная заглушка 25*25мм – 2 шт.;
• болт м10 – 8 шт.;
• шайбы под болт м10 – 16 шт.;
• гайка м10 – 8 шт.;
• гайка для крепления колес – 4 шт.;
• втулка – 2 шт.;
• болт с гайкой для крепления втулки – 2 шт.;
• шплинты 2 шт.;
• спица для изготовления фиксатора (подойдет электрод);
• колесо с игольчатым подшипником– 2 шт.;
• грунтовка для металла;
• эмаль для металла;
• силиконовый герметик;
• сверло 20 мм;
• сверло 4 мм;
• шлифовальный круг;
• обрезной круг.
• дрель;
• гаечный ключ;
• шлифовальная машина;
• отвертка;
• карандаш или маркер;
• кисточка для нанесения эмали.

Инструкция по изготовлению

Соблюдение требований безопасности и прочности конструкции станет основой долговечности и надежности шасси для лодки ПВХ. С рекомендациями и советами в подобных случаях лучше ознакомиться до начала работы.

Чтобы самостоятельно установить транспортировочную систему выполняются следующие действия:

1. На нижней трети транца с помощью карандаша или маркера размечается будущее место крепления платформы и 4 места для сверления отверстий под болты крепления. При этом соблюдается горизонтальность между двумя сторонами.
2. Высверливается по четыре отверстия с каждой стороны, в соответствие с расстояниями между отверстиями на платформе.
3. В каждое отверстие с внутренней стороны транца устанавливается болт, проходящий через шайбу.4) Диаметр отверстия в транце под болты не превышает 0,5-1мм диаметра болта.
4. На болты одевается платформа. Далее устанавливаются шайбы и закручиваются гайки.
5. К платформе с помощью подвижной втулки прикрепляется балка через подготовленное отверстие на конце и затягивается болтами с двух сторон втулки.
6. Устанавливаются колеса и фиксируются гайками.
7. Накачиваются воздухом, шасси проверяются на эксплуатационные свойства и надежность фиксирующего механизма.

Чертеж:

Транец навесной для лодки ПВХ своими руками

Транец является полноценным креплением для мотора лодки ПВХ, конечно, если сделать его самостоятельно он может быть неустойчивым и хлипким, хотя тут все зависит от того, как был сделан транец.

При изготовлении данного приспособления для крепления мотора следует соблюдать все рекомендации и учитывать технические характеристики лодки из ПВХ и самого мотора, который будет крепиться к ней при помощи транца.

https://youtube.com/watch?v=eCnzhf0hemI

Транец и мотор

Стоит обязательно учитывать, что такое приспособление  как транец для надувной лодки, не подходит для закрепления двигателя, имеющего большую мощность. Д

вигатель, устанавливаемый на лодку ПВХ, не должен иметь более трех с половиной лошадиных сил, которые предоставляют возможность лодке развивать скорость около десяти километров в час.  Дело в том, что лодка и сам транец имеет ограничение по весу мотора.

При приобретении мотора, лодки из поливинилхлорида и транца, необходимо тщательно изучить технические характеристики.

Дело в том, что лодка имеет ограничение по весу, а транец, имеющий усиленную конструкцию, имеет достаточно большой вес, который увеличивает нагрузку на крепления, а соответственно и на относительно тонкую из поливинилхлорида.

Такой транец способен удерживать мощный двигатель до трех с половиной лошадиных сил, однако его можно одевать только на большую надувную лодку.

К тому же, мощность мотора оказывает давление на пластину транца и корму лодки: чем больше мощность, тем больше давление.

Конструкция

Конструкция такого приспособления, как навесной транец для лодки ПВХ, предельно проста и включает в себя:

• Пластину;
• Крепежная дуга;
• Рымы, который иногда называются бубышки.

Пластина может иметь квадратную или прямоугольную форму  и изготовлена из фанеры. Крепежная дуга представляет собой скобу, которая одевается на пластину, после чего ее концы закрепляются на лодке при помощи рымов.

Рымы или бубышки представляют собой скобы, концы которых переходят в плоское основание.

Материалы для изготовления

В качестве материала для пластины используется устойчивая к воздействию влаги фанера.

Данный материал достаточно тонкий и легкий, а также имеет гладкое покрытие, которое и защищает пластину от воздействия неблагоприятных факторов окружающей среды.

Скобы в большинстве случаев изготавливаются из металла, в частности из проката, согнутого определенным образом.

Лучше всего, если это нержавеющая сталь или сталь, имеющая защитное покрытие.

Сталь является достаточно прочным материалом, чтобы скоба не деформировалась под воздействием нагрузки, оказываемой при работе мотора лодки.

А устойчивость к агрессивной среде, которой обладает нержавеющая сталь или покрытие,  защищает металл от воздействия коррозии.

Для изготовления рымов, в большинстве случаев, используется пластик, поскольку  это легкий материал, устойчивый к воздействию окружающей среды, в частности к влаге. К тому же пластик можно легко закрепить на пленке из поливинилхлорида при помощи клея.

Изготовление

Для того, чтобы изготовить транец для надувной лодки ПВХ, понадобится чертеж. Не стоит выбирать приспособление для закрепления мотора самой сложной конструкции.

Для самостоятельного изготовления лучше всего взять транец простой конструкции, особенно если планируется закреплять при помощи данного приспособления мотор относительно небольшой мощности.

Для изготовления пластины подойдет фанера, имеющая защитное покрытие фанера. Толщина фанеры должна быть не менее десяти миллиметров. Отрезав необходимый кусок материала, нужно отшлифовать края пластины, поскольку пленку ПВХ легко повредить. На пластину закрепляются специальные петли, при помощи которых пластина впоследствии будет соединена с металлической скобой.

Крепежные дуги изготавливаются из металлического проката. Нужно взять металлический пруток небольшого, примерно десять-пятнадцать миллиметров, диаметра и согнуть его определенным образом. Согнуть пруток можно при помощи специальной машины или при помощи верстака и молотка.

Рамы можно приобрести отдельно.

Вся конструкция собирается непосредственно перед установкой на надувную лодку.

Основные требования

Представленный ниже чертёж показывает, как правильно крепить колёса на транец небольшой лодки (от 2,7 до 3,3 м). Предполагается, что на стойку монтируется по 1 колесу. В результате можно будет перемещать плавсредство на довольно большое расстояние без какого-либо утомления. Отмечают, что чем меньше лодочка, тем круче выглядит результат. А на следующем фото наглядно показано, как должны монтироваться колёса на суда с обычной базой и с использованием удлинённого шасси. В следующем видео вас ждет установка транцевых колес и стаканов на лодку ПВХ “Ракета”.

Приобрести готовые транцевые колёса для перевозки нетрудно – зачастую их можно найти в обычном рыболовном магазине. Главное неудобство в этом случае представляет неоправданно высокая стоимость. Транцевые колёса для лодок из ПВХ с НДНД, которые будут использованы только для транспортировки агрегата до водоёма и обратно, обойдутся рыбаку кругленькую сумму от 5000 рублей.

В связи с дороговизной этих незаменимых для быстрой транспортировки деталей, многие рыбаки заинтересованы в том, как собственноручно изготовить самодельные колёса на резиновую шлюпку.

Нужно понимать, что при самостоятельном изготовлении колёс во избежание обрушения конструкции необходимо соблюдать определённые требования.

• Ось транцевых колёс должна быть установлена максимально приближенно к центру тяжести.
• Для уменьшения усилий, которые будут прикладываться во время перевозки, стоит установить изгиб стойки по направлению к носу шлюпки, а не наоборот.
• Между нижней частью лодки и краем колёс в обязательном порядке требуется оставить зазор, который не должен быть менее двух сантиметров. Это позволяет избежать засорения деталей грязью и облегчает процесс чистки.
• При выборе материалов стоит учитывать условия дальнейшей эксплуатации. Это подразумевает учёт уровня влажности в местности, регулярное воздействие влаги, а также серьёзные перепады температур. Как правило, предпочтение отдаётся нержавеющей стали, алюминию, оцинкованному железу или обычному прокату.
• Чем больше будет расстояние между колёсами, тем устойчивее будет общая конструкция лодки.
• Транцевые колёса следует устанавливать в строго вертикальном положении.
• Стойка колеса не должна быть обращена по направлению к мотору – её следует ставить лицевой стороной к баллону.

Не стоит забывать, что все материалы и крепёжные детали должны быть изготовлены из нержавеющей стали. Конечно, допускается и использование элементов из обычного металла, однако, в таком случае придётся потратиться на водостойкий лак или краску.

Функции транцевых колес

Основная задача наличия транцевых колес сводится к:

1. Упрощению процесса доставки лодки с суши на воду.
2. Мобильности ПВХ лодки, особенно на суше.

Если лодка снабжена мотором, то переместить ее одному человеку достаточно сложно. Не столько тяжело, сколько неудобно из-за существенных габаритов. Задача сильно упрощается, если рыбачить приходится вдвоем. Если такой возможности нет, то помощниками будут транцевые колеса.

Их наличие делает процесс рыбалки особенно интересным и эффективным. С помощью лодки имеются все шансы ловить рыбу в таких местах, к которым с берега не удастся добраться. Как правило, рыбалка с лодкой – это всегда результативная рыбалка и, как результат – отличное настроение.

Название колес происходит от места их крепления – коим является транец. Транец – это жесткая часть надувной лодки, где крепится мотор. Благодаря наличию транцевых колес, один человек, без посторонней помощи, сможет перемещать лодку ПВХ без особых усилий вдоль берега, а также опускать ее в воду и вытаскивать из воды.

Главная задача – это правильно и надежно закрепить приспособление, чтобы оно не подвело в процессе рыбалки.

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:

Транцевые колеса (на струбцинах)

1. От профильной трубы отрезают 2 заготовки под стойки шасси.
2. К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
3. В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
4. Перпендикулярно пропилу сверлят два отверстия.
5. Вставляют рамку в пропил на торце трубы.
6. Через отверстия маркером или керном делают отметки на рамке струбцины.
7. По отметкам на рамке сверлят два отверстия.
8. C прижимного винта струбцины снимают плоскую площадку.
9. Выкручивают прижимной винт из струбцины.
10. Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
11. По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
12. Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
13. Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
14. На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
15. На губке рамки также крепят площадку с резиновой накладкой.
16. Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
17. Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.

Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

1. Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
2. В углах основания сверлят четыре отверстия.
3. Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
4. Пластины приваривают к основанию на расстоянии 30 мм.
5. Стойку вставляют между пластинами.
6. Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

Быстросъемные

Процесс сборки таких транцевых колес состоит из следующих манипуляций:

1. Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
2. При помощи трубогиба заготовки под стойки изгибают под углом 45.
3. К концу каждой из заготовок приваривают отрезки из круглого профиля.
4. На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
5. Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
6. В просверленном отверстии нарезают резьбу М8.
7. В резьбу вкручивают винт с потайной головкой.
8. Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
9. Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
10. Штифт вставляют в овальный паз в верхней части стойки.
11. Второй конец пружины фиксируют в проточке штифта.
12. Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
13. По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
14. Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
15. В каждой пластине делают два паза с межосевым расстоянием 75 мм.
16. Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.

Транцевые колеса (быстросъемные)

Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.

https://youtube.com/watch?v=VY3GMikbBlg

Виды шасси транцевых колёс

Шасси бывают:

1. Резиновые надувные. Они широко известны благодаря способности поменять диаметр. Их накачавают сильнее или слабее в зависимости от твёрдости поверхности. Если поверхность очень тверда, необходимо хорошо накачать колёса. Главный их недостаток – возможность прокола.
2. Литые резиновые (полиуретановые). Эти аксессуары прочны и надёжны. Они не порвутся и не сдуются. Эксплуатировать шасси лучше на твёрдой почве. При езде по шероховатой поверхности резиновые шасси повреждаются и постепенно приходят в негодность.
3. Пластиковые. Это недорогие, достаточно лёгкие изделия. Они не подходят при передвижении по песку и глине. Если поверхность очень тверда, то могут появиться вмятины.

Важен диаметр. Чем больше изделия, тем быстрее и легче переместить лодку. Размеренный ход обеспечивают подшипники, их необходимо систематически смазывать.

Где купить?

Многие владельцы лодок предпочитают купить съемные колеса для своей лодки, тем самым экономя свое время и силы. Тем более, что сделать это крайне легко – продаются они практически в любом магазине, специализирующемся на продаже лодок, моторов и сопутствующих аксессуаров.

Но некоторые, взглянув на цены, задумываются – стоит ли вообще покупать их? Как ни странно, но при максимальной простоте конструкции и использованию довольно дешевых материалов (нержавеющая сталь и полиуретан стоят очень недорого), цена на колеса установлена довольно высокая – в среднем от 4 до 10 тысяч рублей, в зависимости от модели и магазина.

Людей просто удивляет, что стоимость колёс примерно равна стоимости их надувных лодок. В результате немало людей находят свой выход из положения – они решают изготовить колеса своими руками.

Возможно будет интересно, как выбрать гребной винт на лодочный мотор?
